Izpildījums: Presēts profila tērauds.



  • Pārklājums: Cinkots.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

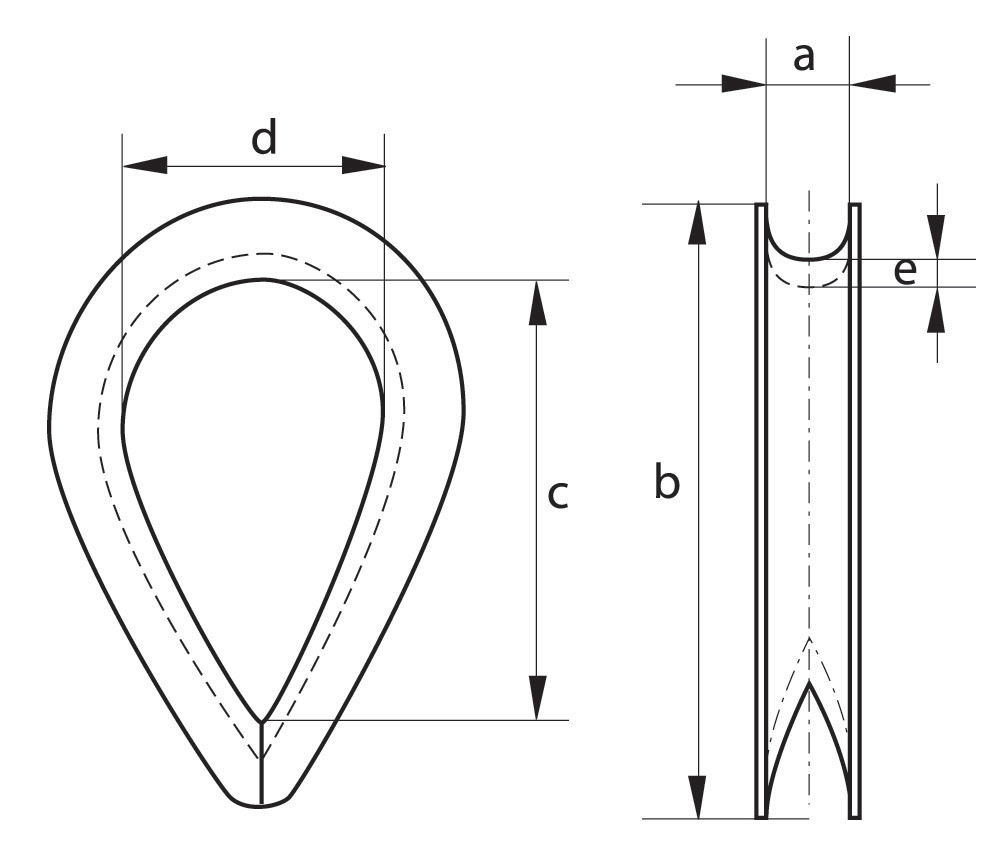

Artikula Nr. Diametrs (mm) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) Svars
kg/100pc
CAD
10.25B689903 2,5 - 3 3 22 19 12 1,6 6 0,6
10.25B689904 3,5 - 4 4 26 21 13 1,6 7 0,7
10.25B689905 4 - 5 5 32 23 14 1,9 8 0,9
10.25B689906 5- 6 6 38 25 16 2,4 10 1,8
10.25B689907 6 - 7 7 44 28 18 2,4 11 1,9
10.25B689908 7 - 8 8 51 32 20 2,8 12 2,7
10.25B689910 9 - 10 10 57 38 24 3,1 14 4,1
10.25B689912 11 - 12 12 64 45 28 3,3 17 6,9
10.25B689913 13 13 70 48 30 3,3 18 7,6
10.25B689914 13 - 14 14 76 51 32 3,7 19 9,2
10.25B689916 15 - 16 16 83 58 36 3,8 22 16,4
10.25B689918 17 - 18 18 95 64 40 4,7 26 20,3
10.25B689920 18 - 20 20 102 72 45 5,7 28 27,3
10.25B689922 20 - 22 22 114 80 50 5,7 30 28,6
10.25B689924 22 - 24 24 127 90 56 6,5 34 44,8
10.25B689926 24 - 26 26 140 99 62 6,8 36 57,7
10.25B689928 26 - 28 28 152 112 70 8 38 72
10.25B689936 34 - 36 36 216 160 100 8,5 48 104
10.25B689938 36 - 38 38 229 176 110 8,5 50 115
10.25B689940 38 - 40 40 241 184 115 10,5 56 153
10.25B689942 40 - 42 42 254 192 120 10,5 58 176
10.25B689945 42 - 45 45 305 240 150 10,5 195
10.25B689950 47 - 50 50 360 265 160 12 292
10.25B689960 57 - 60 60 380 275 170 12 320
10.25B689965 63 - 65 65 420 300 180 13 364
10.25B689975 72 - 75 75 460 350 200 15 535
10.25B689990 87 - 90 90 500 370 210 18 790
10.25B689999 97 - 100 99 550 380 220 20 830
