Apraksts: Satvērējs tērauda lokšņu vertikālai celšanai. TS/STS tipa satvērēji ir aprīkoti ar drošības aizslēgu, kas garantē satvērēja nekustīgumu kravas pacelšanas un nolaišanas brīdī. STS satvērēji ir ar palielinātu atvērumu.
Pārbaudes slodze: 2 x WLL.

  • Marķējums: Celtspēja (WLL), atvērums(mm), CE.
  • Pārklājums: Dzeltens krāsots.
  • Standarts: EN 13155
  • Piezīme: Satvērēji ir paredzēti tērauda lokšņu celšanai un pārvietošanai ar maksimālo cietību 37 HrC (345 HB, 1166 N/mm2).
  • Uzmanību: Min. kravas svars ne mazāk kā 10% no celtspējas.
  • Drošības koeficients: 5:1.
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

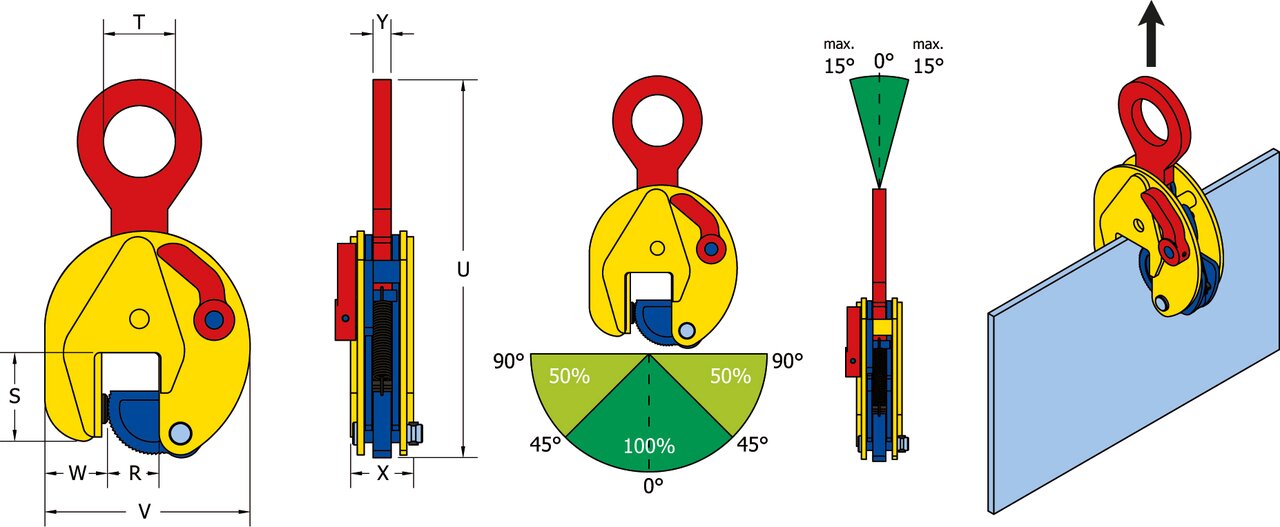

Artikula Nr. Kods Celtspēja (WLL)
tonnās
X (mm) Y (mm) Žokļu atvērums R (mm) S (mm) T (mm) U (mm) V (mm) W (mm) Svars
kg
CAD
16.01850000 0.75 TS 0,75 37 10 0-13 47 30 202 100 37 1,7
16.01850880 1 TSE 1 47 15 0-25 56 45 263 141 37 3,5
16.01850901 2 TSE* 2 56 16 0-35 78 64 336 183 56 7
16.01850331 3 TSE* 3 56 16 0-35 78 64 336 183 56 7
16.01850441 4.5 TS 4,5 77 20 0-25 85 70 423 203 60 15
16.01850451 4.5 TSE 4,5 78 20 0-45 85 70 425 228 60 16
16.01850301 6 TS 6 78 20 0-32 114 75 490 225 78 19
16.01852200 6 STS 6 78 20 40-90 114 75 486 275 70 21
16.01851411 6 TSE 6 78 20 0-50 114 75 490 259 82 21
16.01850401 7.5 TS 7,5 82 20 0-40 111 75 530 246 76 24
16.01851501 7.5 TSE 7,5 86 20 0-55 111 75 522 267 70 26
16.01854300 7.5 STS 7,5 86 20 50-100 111 75 524 312 70 26,5
16.01851551 9 TS 9 86 20 0-55 111 75 522 267 70 27
16.01853305 9 STS 9 86 20 50-100 111 75 522 312 70 27,5
16.01850501 12 TS 12 94 44 0-52 148 85 617 295 100 37
16.01852401 12 STS 12 94 44 50-100 152 85 615 344 100 41
16.01915000 15 TS 15 106 49 0-76 209 86 810 373 136 70
16.01921500 15 STS 15 106 49 80-150 224 86 800 450 136 76
16.01917000 17 TS 17 106 49 0-76 209 86 810 373 136 71
16.01850700 20 TS 20 140 66 0-80 250 100 933 563 153 149
16.01922000 20 STS 20 140 66 80-150 249 100 924 640 153 160
16.01925000 25 TS 25 140 66 5-85 250 100 925 563 148 149
16.01922500 25 STS 25 140 66 80-150 249 100 924 640 153 160
16.01930000 30 TS 30 142 66 10-90 250 100 918 568 153 155,5
16.01923000 30 STS 30 142 66 80-150 249 100 906 645 156 165,5
