Pielietojums: Vispārējam pielietojumam.

Standarts: DIN 763 vai DIN 5685 C

  • Pārklājums: Karsti cinkota
  • Uzmanību: Nelietot celšanai!
  • Klase: 3
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

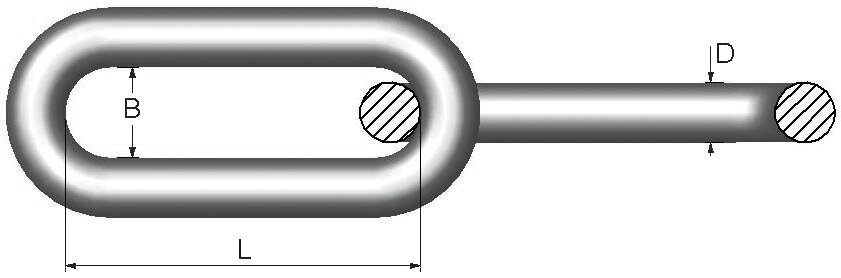

Artikula Nr. Min. trūkšanas slodze (kN) Izmēri (mm) Pārbaudes slodze (kN) D (mm) L (mm) B (mm) Svars
kg/m
CAD
10.60763100 122 10x66 61 10 66 18 2,1
10.60763130 170 13x81 85 13 81 22 2,7
10.60763160 257 16x100 129 16 100 26 4,4
10.60763190 363 19x100 182 19 100 28 6,5
10.60763220 487 22x120 244 22 120 32 8,5
10.60763250 628 25x140 314 25 140 39 11
