Pielietojums: Ķēde kravu celšanai.

  • Materiāls: 10. klases tērauda sakausējums. Augstākā celšanas izturība.
  • Marķējums: Atbilstoši standartam, Viens posms metrā: Materiāla klase, izsekojamības kods.
  • Darba temperatūra : -29 līdz 205 °C
  • Pārklājums: Krāsota.
  • Standarts: EN 818-2
  • Piezīme: Termiski neapstrādāt!
  • Drošības koeficients: 4:1
  • Klase: 10
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

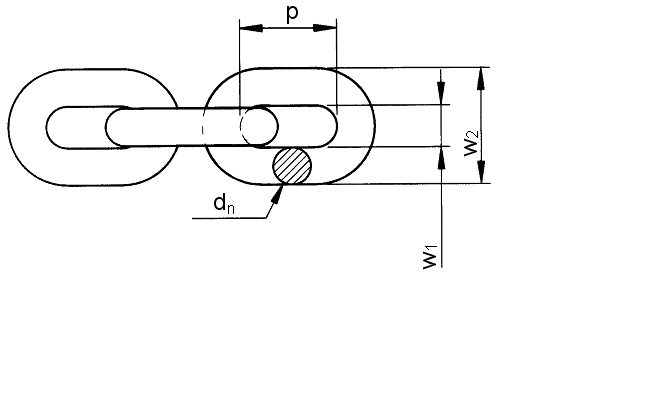

Artikula Nr. Kods Diametrs (mm) Celtspēja (WLL)
tonnās
Trūkšanas slodze (kN) Posma garums iekšējais p (mm) Iekšējais platums w1 min. (mm) Ārējais platums w2 maks. (mm) Svars
kg/m
CAD
11.65DE01060 VIS200-6 6 1,4 56,5 18 7,8 22,2 0,83
11.65DE01070 VIS200-7 7 1,9 77 21 9,1 25,9 1,24
11.65DE01080 VIS200-8 8 2,5 101 24 10,4 29,6 1,51
11.65DE01100 VIS200-10 10 4 157 30 13 37 2,3
11.65DE01130 VIS200-13 13 6,7 265 39 16,9 48,1 4
11.65DE01160 VIS200-16 16 10 402 48 20,8 59,2 6
11.65DE01190 VIS200-19 19 14 567 57 24,7 70,3 8,4
11.65DE01200 VIS200-20 20 16 628 60 26 74 8,9
11.65DE01220 VIS200-22 22 19 760 66 28,6 81,4 11,4
11.65DE01260 VIS200-26 26 26,5 1 060 78 33,8 96,2 16
11.65DE01320 VIS200-32 32 40 1 610 96 41,6 118 24,1
*Lietojot kravu celšanai ar drošības koeficientu 4:1
