Crosby

Pielietojums: griezulis cilpa/āķis ar konisko gultni. Piemērots lietošanai zem slodzes.

Testa slodze: 2 x WLL

  • Marķējums: CE marķējums
  • Piezīme: Griezuli būtu ieteicams izmantot tikai trosēm
  • Uzmanību: Neizmantot kā nojaukšanas un sagraušanas ierīci
  • Drošības koeficients: 5:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL) taisni,
tonnās

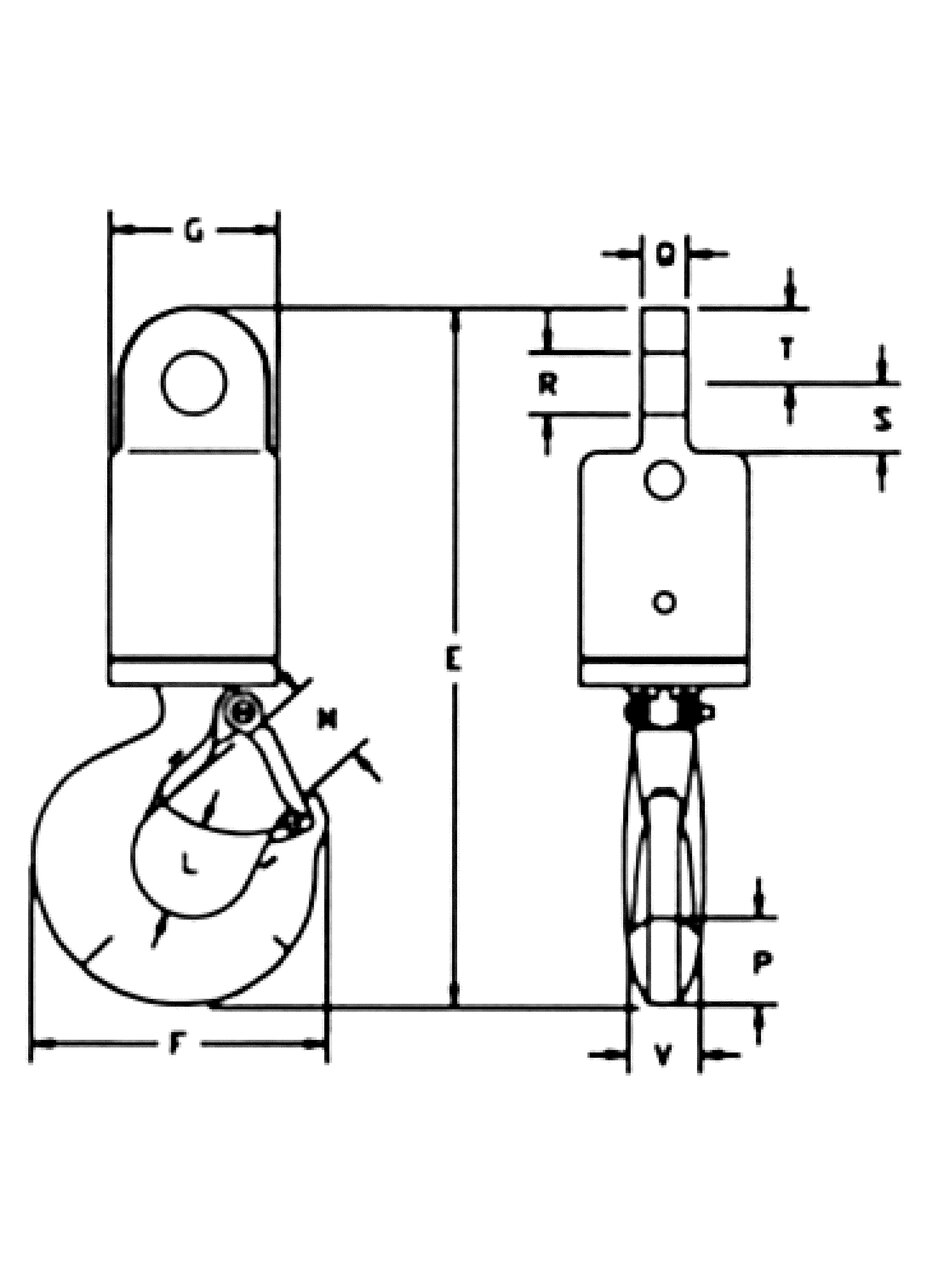

Troses Ø (mm) Griezuļa Nr. E (mm) F (mm) G (mm) L (mm) M (mm) P (mm) Q (mm) R (mm) S T (mm) V (mm) Svars
kg
CAD
11.46297066 3 13 3-S-6 292 123 70,0 38,9 35,8 36,6 19,1 26,2 28,4 31,8 28,4 4,23 -
11.46297262 5 16 5-S-6 332 160 76,0 49,3 42,9 46,0 25,4 32,5 31,8 31,8 36,6 6,46 -
11.46297468 8,5 19 8-S-6 408 192 102 62,5 56,5 57,0 31,8 35,8 41,1 38,1 41,1 14,5 -
11.46297663 10 22 10-S-6 486 212 114 66,0 61,0 66,0 42,9 42,9 70,0 47,8 49,3 20,6 -
11.46297869 15 26 15-S-6 540 263 127 71,5 61,0 76,0 49,3 51,5 70,0 54,0 60,5 28,6 -
11.46298163 25 25-S-6 699 346 152 87,5 92,0 93,0 57,0 58,5 98,5 60,5 76,0 61 -
11.46298261 35 35-S-6 780 357 165 98,5 95,5 116 57,0 58,5 98,5 60,5 81,0 98 -
11.46298369 45 45-S-6 907 392 178 121 108 129 63,5 64,5 102 76,0 82,5 122 -
