Apraksts:
- Max. spiediens: 720 bar/ 72 Mpa
- Darbības tips: vienplūsmas
- Atgriešanās tips: atspere
- Kompakts, plakana, zema versija
- Izmantojamas visās pozīcijās
- Stiprinājuma vietas vieglākai montāžai
- Standarta High Flow uzmava A 118

Skatīt Holmatro produkcijas katalogu

  • Materiāls: Metāls
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

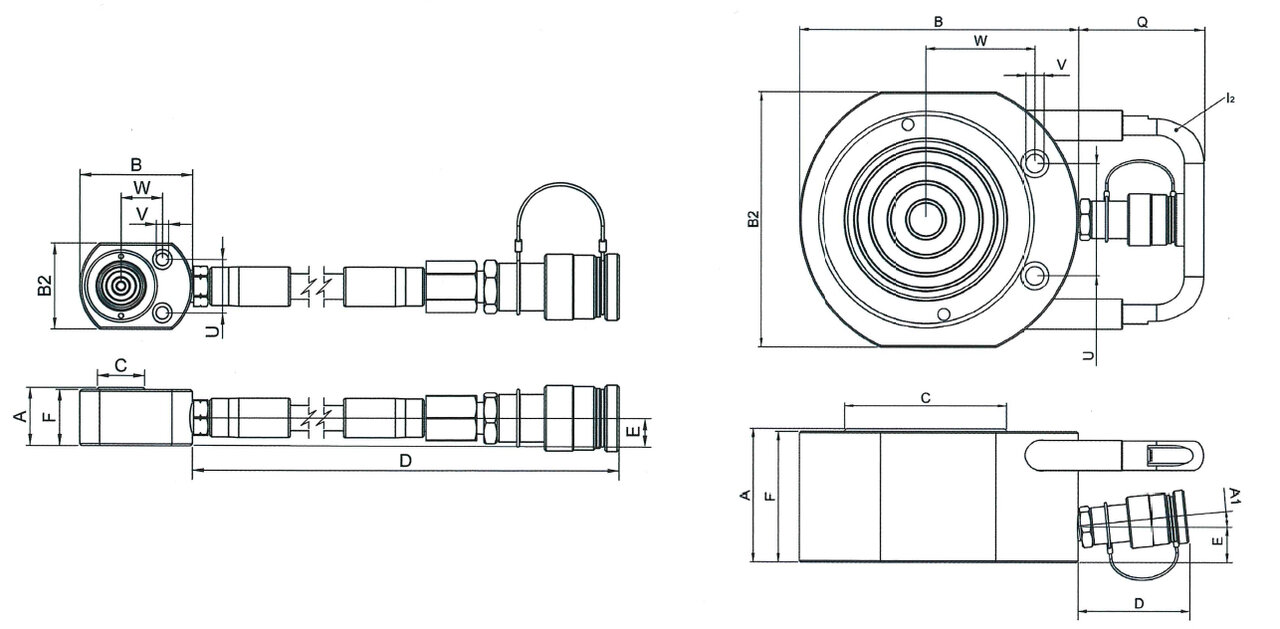

Modelis Cilindra garums (mm) Domkrata augstums (mm) Celtspēja (t) Jauda kN/t A (mm) B (mm) B2 (mm) C (mm) D (mm) E (mm) F (mm) U (mm) V (mm) W (mm) Svars
kg
CAD
HFC 5 S 1.5 15 44 5 50.9 / 5.2 44 60 46 25 77 15 43 29 7 22 1
HFC 5 S 0.5 5 31 5 50.9 / 5.2 31 60 46 25 362 15 30 29 7 55 1,2
HFC 10 S 1.5 15 46 10 99.8 / 10.2 46 85 55 36 76 19 46 37 7 34 1,6
HFC 20 S 1.5 15 55 20 203.6 / 20.8 55 100 80 55 77 19 54 49 9 39 2,9
HFC 30 S 0.5 5 50 30 318.1 / 32.4 50 116 95 62 77 19 48 52 11 44 3,6
HFC 30 S 1.5 15 60 30 318.1 / 32.4 60 116 95 62 77 19 58 52 11 44 4,2
HFC 50 S 1.5 15 71 50 510.4 / 52 71 140 119 75 77 19 68 67 13 53 7
HFC 75 S 1.5 15 80 75 747.9 / 76.3 80 165 144 80 76 19 77 76 13 66 11
HFC 100 S 1.5 15 90 100 1030.5 / 105.1 90 190 173 110 76 19 86 76 13 74 18,1
HFC 150 S 1.5 15 100 150 1447.6 / 147.6 100 215 200 125 76 24 96 117 13 82 25,7
