Apraksts:
- Max. spiediens: 720 bar/ 72 Mpa
- Darbības tips: vienplūsmas
- Atgriešanās tips: atspere
- 50 modeļi ar dažādām celtspējām un cilindru izmēriem
- Collar vītnes un caurumi
- Iekšējā virzuļu vītne visiem modeļiem līdz 50 tonnām
- Duo Power Ring: apzīmogots ar ilgu darbmūžu

Skatīt Holmatro produkcijas katalogu
  • Materiāls: Metāls
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

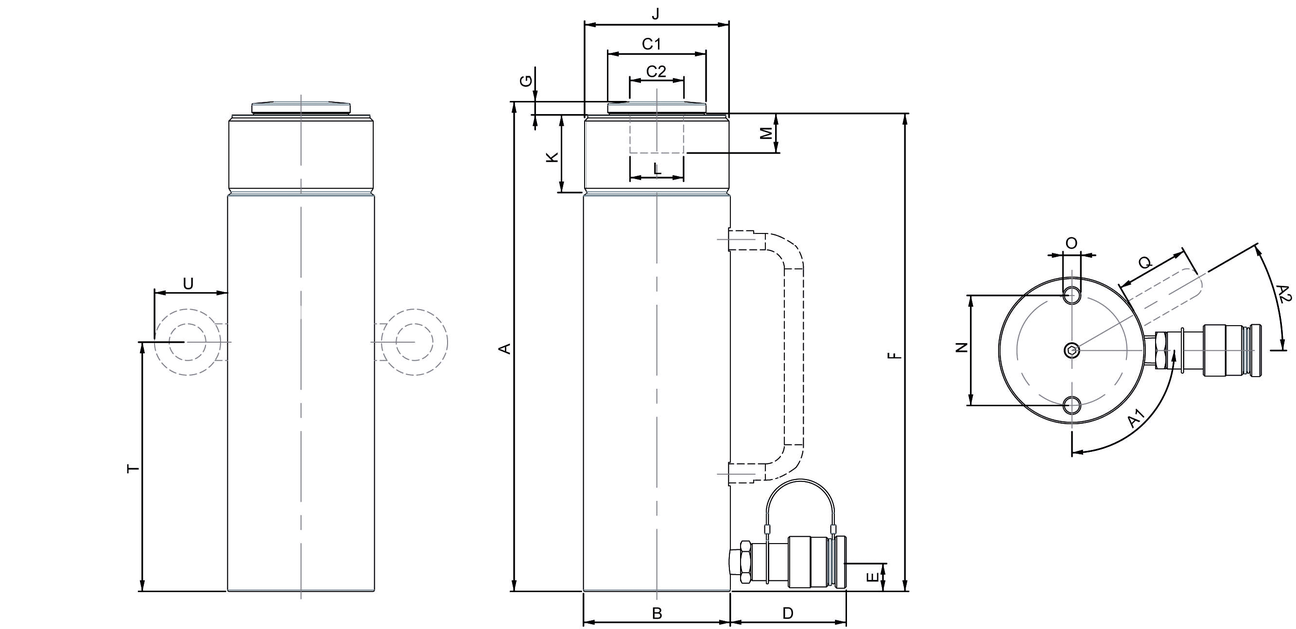

A (mm) B (mm) C1 (mm) C2 (mm) D (mm) E (mm) F (mm) G (mm) J vītne K (mm) L vītne M (mm) N (mm) O (mm) A1 (mm) Modelis Celtspēja (t) Cilindra garums (mm) Domkrata augstums (mm) Nepieciešamais eļļas daudzums (cc) Svars
kg
CAD
105 40 27 15 80 20 102 4 1½”-16-UN 30 3/4"-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 2.5 5 25 105 18 1,1
130 40 27 15 80 20 127 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 5 5 50 130 35 1,3
155 40 27 15 80 20 152 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 7.5 5 75 155 53 1,5
180 40 27 15 80 20 177 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 10 5 100 180 71 1,7
206 40 27 15 80 20 203 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 12.5 5 125 206 88 1,8
97 60 38 21 80 20 93 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 2.5 10 25 97 35 2,1
268 40 27 15 80 20 265 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 17.5 5 175 268 124 2,3
122 60 38 21 80 20 118 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 5 10 50 122 69 2,5
318 40 27 15 80 20 315 4 1½”-16-UN 30 ¾”-16-UNF 20 25 M6x9 (2x) 90 HGC 5 S 22.5 5 225 318 159 2,6
123 70 47 23 80 20 117 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 2.5 15 25 123 59 3,4
172 60 38 21 80 20 168 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 10 10 100 172 139 3,4
148 70 47 23 80 20 142 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 5 15 50 148 119 3,9
240 60 38 21 80 20 236 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 15 10 150 240 208 4,6
198 70 47 23 80 20 192 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 10 15 100 198 238 4,9
318 85 57 32 80 20 132 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 2.5 25 25 138 83 5,5
290 60 38 21 80 20 286 5 2 1/4"-14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 20 10 200 290 277 5,5
165 85 57 32 80 20 159 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 5 25 50 165 166 6,4
340 60 38 21 80 20 336 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 25 10 250 340 346 6,4
265 70 47 23 80 20 259 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 15 15 150 265 356 6,4
390 60 38 21 80 20 386 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 30 10 300 390 416 7,3
315 70 47 23 80 20 309 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 20 15 200 315 475 7,4
215 85 57 32 80 20 209 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 10 25 100 215 332 8
440 60 38 21 80 20 436 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 35 10 350 440 485 8,1
365 70 47 23 80 20 359 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 25 15 250 365 594 8,4
490 60 38 21 80 20 486 5 2 1/4"- 14- UNS 31 1"- 8- UNC 20 40 M8x12 (2x) 90 HGC 10 S 40 10 400 490 554 9
184 100 67 37 80 20 176 9 3 7/8”-12-UN 55 1½”-16-UN 27 75 M12x18 (2x) 90 HGC 35 S 5 35 50 184 251 9,3
415 70 47 23 80 20 409 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 90 HGC 15 S 30 15 300 415 713 9,4
265 85 57 3,2 80 20 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 15 25 150 265 498 9,7
465 70 47 23 80 20 459 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 35 15 350 465 832 10,5
315 85 57 32 80 20 309 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 20 25 200 315 664 11,3
234 100 47 37 80 20 226 9 3 7/8”-12-UN 55 1½”-16-UN 27 75 M12x18 (2x) 90 HGC 35 S 10 35 100 234 503 11,4
515 70 47 23 80 20 509 7 2¾”-16-UN 31 1”-8-UNC 27 48 M10x15 (2x) 90 HGC 15 S 40 15 400 515 950 11,5
375 85 57 32 80 20 368 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 25 25 250 374 830 13,3
284 100 47 37 80 20 276 9 3 7/8”-12-UN 55 1½”-16-UN 27 75 M12x18 (2x) 90 HGC 35 S 15 35 150 284 754 13,5
424 85 57 32 80 20 418 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 30 25 300 424 996 14,9
176 127 82 55 80 25 170 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 5 50 50 176 354 15,1
334 100 47 37 80 20 326 9 3 7/8”-12-UN 55 1½”-16-UN 27 75 M12x18 (2x) 90 HGC 35 S 20 35 200 334 1 005 15,5
474 85 57 32 80 20 468 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 35 25 350 474 1 161 16,5
226 127 82 55 80 25 220 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 10 50 100 226 709 18,9
574 85 57 32 80 20 568 7 3 5/16”-12-UN 55 1½”-16-UN 27 60 M12x18 (2x) 90 HGC 25 S 45 25 450 574 1 493 19,8
276 127 82 55 80 25 270 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 15 50 150 276 1 063 22,6
326 127 82 55 80 25 320 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 20 50 200 326 1 418 26,4
376 127 82 55 80 25 370 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 25 50 250 376 1 772 30,1
285 147 97 62 80 25 279 8 5”-12-UN 57 75 10 115 M12x18 (2x) 90 HGC 75 S 15 75 150 285 1 558 30,9
218 175 117 72 80 30 210 10 6 7/8”-12-UN 57 80 10 146 M12x24 (4x) 90 HGC 100 S 5 100 50 218 716 35,3
476 127 82 55 80 25 470 8 5”-12-UN 57 65 10 85 M12x18 (2x) 90 HGC 50 S 35 50 350 476 2 481 37,5
268 175 117 72 80 30 260 10 6 7/8”-12-UN 57 80 10 146 M12x24 (4x) 90 HGC 100 S 10 100 100 268 1 431 42,2
485 147 97 62 80 25 479 8 5¾”-12-UN 57 75 10 115 M12x18 (2x) 90 HGC 75 S 35 75 350 485 3 635 50
318 175 117 72 80 30 310 10 6 7/8”-12-UN 57 80 10 146 M12x24 (4x) 90 HGC 100 S 15 100 150 318 2 147 50
418 175 117 72 80 30 410 10 6 7/8”-12-UN 57 80 10 146 M12x24 (4x) 90 HGC 100 S 25 100 250 418 3 579 64,1
