Apraksts: Slēgta tipa spriegotājs dakša/dakša. Komplektā ietilpst garuma fiksācijas uzgriežņi.

Pārbaudes slodze: Tiek pārbaudīti gadījumā, ja tiek lietoti kravu celšanas nolūkos.


  • Materiāls: Nerūsējošais skābes izturīgs Tērauds AISI 316.
  • Pārklājums: Pulēts.
  • Piezīme: Pēc pieprasijuma, spriegotājiem var pievienot vītņu bremzi.
  • Uzmanību: Spriegotāji parasti netiek lietoti kravu celšanai. Ja spriegotājs tiek izmantots kā kravu pacelšanas ierīce, tas jāpārbauda ar pārbaudes slodzi, kas divas reizes pārsniedz tā celtspējas nominālu (WLL). Celšanas laikā spriegotāju garumu mainīt nedrīkst !
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

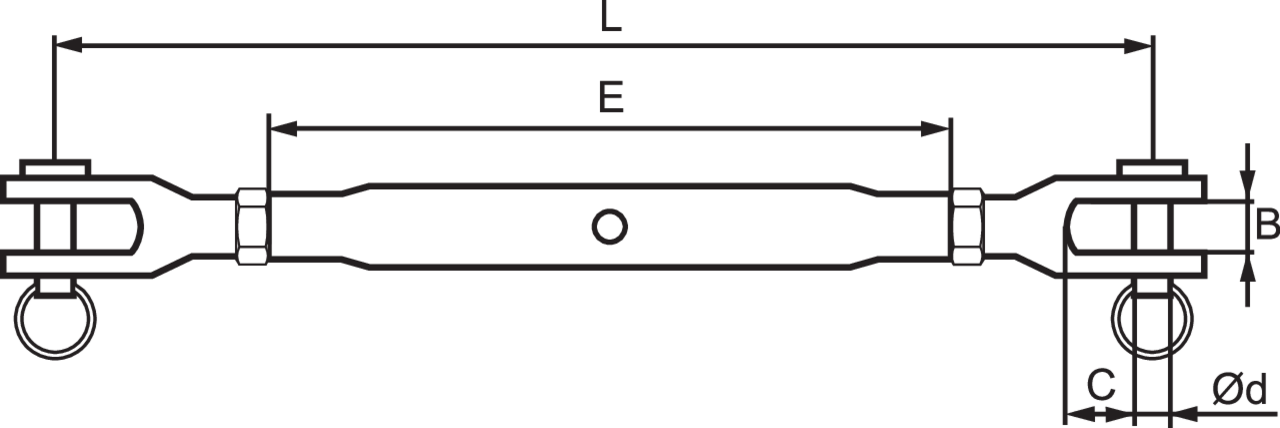

Artikula Nr. Kods Min. trūkšanas slodze (t) Vītne (mm) B (mm) C (mm) E (mm) L min. L maks. Ø d Svars
kg
CAD
11.54120005 1401-S 0,8 M5 7,5 9,4 80 126 180 5 0,05
11.54120006 1402-S 1,25 M6 7,5 9,4 92 138 200 5 0,09
11.54120006X 1402X-S 1,3 M6 9,5 10,4 92 140 202 6 0,14
11.54120008 1403-S 1,3 M8 9,5 10,4 112 158 234 6 0,15
11.54120008X 1403X-S 2,35 M8 11 12,2 112 166 240 8 0,15
11.54120010 1404-S 2,35 M10 11 14 120 188 272 8 0,24
11.54120010X 1404X-S 3,5 M10 12 14 120 196 280 9,5 0,26
11.54120012 1405-S 5,1 M12 14 18,5 152 244 350 12 0,53
11.54120014X 1406-S 5,9 M14 18 24,7 172 283 403 14 0,64
11.54120016X 1408-S 8 M16 18 24,3 192 313 446 16 1
11.54120020 1409-S 13 M20 24 38,3 223 390 550 19 2
11.54120022 1410-S 17 M22 30 46,0 270 472 653 22 4,3
11.54120024 1411-S 20 M24 30 47,8 320 536 769 25,4 6,4
Citi tipi pēc pieprasījuma
