Theipa

Apraksts: Piemetināma celšanas cilpa ar lodīšu gultni, kas pieļauj kravas celšanu visos virzienos.


Pārbaudes slodze: 2 x WLL.

  • Materiāls: Cilpa un lodīšu gultnis izgatavots no 10.klases tērauda.
  • Marķējums: : Kods.
  • Pārklājums: Krāsots.
  • Drošības koeficients: 4:1.
  • Klase: 10
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Kods Celtspēja (WLL)
tonnās

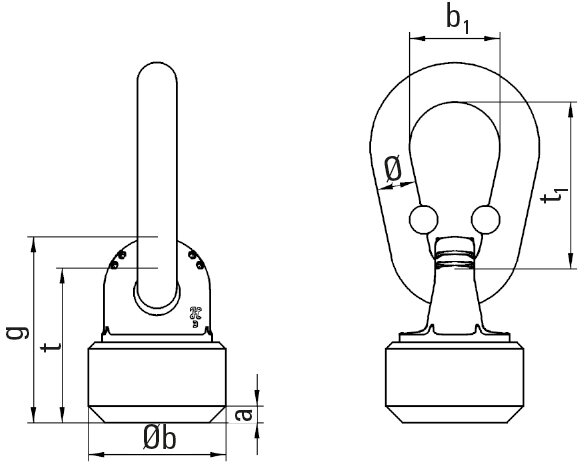

Cilpa Ø x t1 x b1 A (mm) Ø b (mm) g t (mm) Svars
kg
CAD
11.420381502000 TP-S 2,5 5 16x70x34 5,5x45° 52 68 57 0,95
11.420381504000 TP-S 4 8 18x85x45 7,0x45° 57 74 62 1,3
11.420381506000 TP-S 6,7 12 20x85x45 8,5x45° 70 95 78 2,2
11.420381510000 TP-S 10 15 23x115x60 10x45° 80 102 83 3,8
11.420381517000 TP-S 17 25 30x140x70 12x45° 100 129 106 6,66

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt
Celšanas veidi







Piestiprināšanas punktu skaits

1
1
2
2
2


3+4

3+4
Leņķi
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kods

Celtspēja









ton







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
