360° rotējoša celšanas cilpa, kas griežas uz 230 ° pateicoties unikālajam lodīšu gultņa dizainam. Viegli pieskrūvējama vai noņemama, pateicoties korpusa sešstūra formai. Piemērots lietošanai zem slodzes.

Testa slodze: 2,5 x WLL

  • Materiāls: 10.klases tērauds.
  • Marķējums: Atbilstoši standartam, CE marķējums
  • Standarts: EN 1677-1
  • Piezīme: Nemainiet gredzena leņķi pie 90° grādu novietojuma.
  • Drošības koeficients: 4:1
  • Klase: 10
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam
Artikula Nr. Celtspēja (WLL)
tonnās

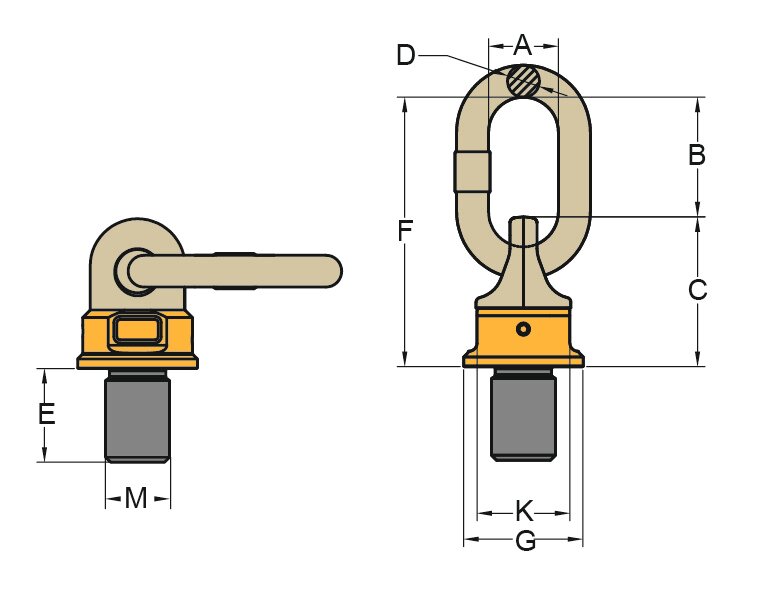

Vītne M (mm) Vītne E (mm) Vītnes solis DIN13 G (mm) C (mm) K (mm) F (mm) D (mm) B (mm) A (mm) Svars
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-03 0,7 M12 25 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-04 1 M14 20 2 36,5 48 34 101 13 53 35 0,4
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
11.428-251-014-02 1,4 M16 24 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-03 1,4 M16 30 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-04 1,7 M20 30 2,5 36,5 48 34 101 13 53 35 0,5
11.428-251-014-05 1,7 M24 30 3 36,5 48 34 101 13 53 35 0,5
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
11.428-251-025-02 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
11.428-251-025-03 2,5 M20 50 2,5 52 68 46 127 16 59 35 1,1
11.428-251-025-04 2,5 M20 70 2,5 52 68 46 127 16 59 35 1,1
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5
11.428-251-040-02 4 M24 36 3 57 75 50 148 19 73 40 1,5
11.428-251-040-03 4 M24 45 3 57 75 50 148 19 73 40 1,5
11.428-251-040-04 4 M24 50 3 57 75 50 148 19 73 40 1,5
11.428-251-040-05 4 M30 35 3,5 57 75 50 148 19 73 40 1,5
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-02 6,7 M30 45 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-03 6,7 M30 50 3,5 70 95 65 163 19 68 40 2,5
11.428-251-067-04 6,7 M30 60 3,5 70 95 65 163 19 68 40 2,5
11.428-251-080-01 8 M30 35 3,5 81 106 75 201 22 95 50 3,6
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8
11.428-251-100-02 10 M36 54 4 81 106 75 201 22 95 50 3,9
11.428-251-125-01 12,5 M42 50 4,5 81 106 75 201 22 95 50 3,9
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
11.428-251-125-03 12,5 M42 63 4,5 81 106 75 201 22 95 50 4
11.428-251-125-04 12,5 M45 60 4,5 81 106 75 201 22 95 50 4,1
11.428-251-125-05 12,5 M48 72 5 81 106 75 201 22 95 50 4,4
11.428-251-170-01 13 M42 60 4,5 104 127 95 256 32 129 70 7,4
11.428-251-170-02 17 M45 60 4,5 104 127 95 256 32 129 70 7,5
11.428-251-170-03 17 M48 60 5 104 127 95 256 32 129 70 7,6
11.428-251-170-04 17 M48 72 5 104 127 95 256 32 129 70 7,7
11.428-251-170-06 18 M56 85 5,5 104 127 95 256 32 129 70 8,1
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
11.428-251-200-01 20 M64 96 6 104 127 95 256 32 129 70 8,9
11.428-251-200-02 20 M64 110 6 104 127 95 256 32 129 70 9,3
11.428-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 16,4
11.428-251-280-02 28 M72 120 6 129 174 115 305 36 131 80 17,7
11.428-251-280-03 28 M80 150 6 129 174 115 305 36 131 80 19,6
11.428-251-350-01 35 M80 120 6 148 187 135 366 45 179 100 25,3
11.428-251-350-02 35 M90 150 6 148 187 135 366 45 179 100 27,8
11.428-251-400-01 40 M80 120 6 170 210 145 340 45 130 90 31,9
11.428-251-400-02 40 M90 115 6 170 210 145 340 45 130 90 33,6
11.428-251-400-03 40 M90 150 6 170 210 145 340 45 130 90 34,2
11.428-251-400-04 40 M100 150 6 170 210 145 340 45 130 90 35,2

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt
Celšanas veidi
Piestiprināšanas punktu skaits 1 2 1 2 2 2 2 3-4 3-4 3-4

Leņķis 90° 90° 0-45° 45-60° Nesimetriski 0-45° 45-60°

Nesimetriski

Vītne  Celtspēja tonnās (WLL ton)
M8 0,6 1,2 0,4 0,8 0,6 0,4 0,4 0,8 0,6 0,6
M10 1 2 0,5 1 0,7 0,5 0,5 1 0,75 0,75
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M14 2 4 1 2 1,4 1 1 2,12 1,5 1,5
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M20 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M24 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M30 8 16 4 8 5,6 4 4 8,5 6 6
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 8 16 11,2 8 8 16 12 12
M30 12 24 8 16 11,2 8 8 16 12 12
M36 15 30 10 20 14 10 10 21,2 15 15
M36 15 30 10 20 14 10 10 21,2 15 15
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M45 15 30 12,8 25 17 12,8 12,8 25 18 18
M48 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 20 40 13 26 18 13 13 27 19 19
M45 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M64 25 50 20 40 28 20 20 42,5 30 30
M64 32,5 65 28 56 39 28 28 58 42 42
