pewag

Pielietojums: Slodzes sadalītājs ķēžu stropēm.

  • Materiāls: Tērauds.
  • Marķējums: Kods un klase.
  • Pārklājums: Krāsots.
  • Uzmanību: Nepakļaut termiskai apstrādei.
  • Drošības koeficients: 4:1
  • Klase: 12
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

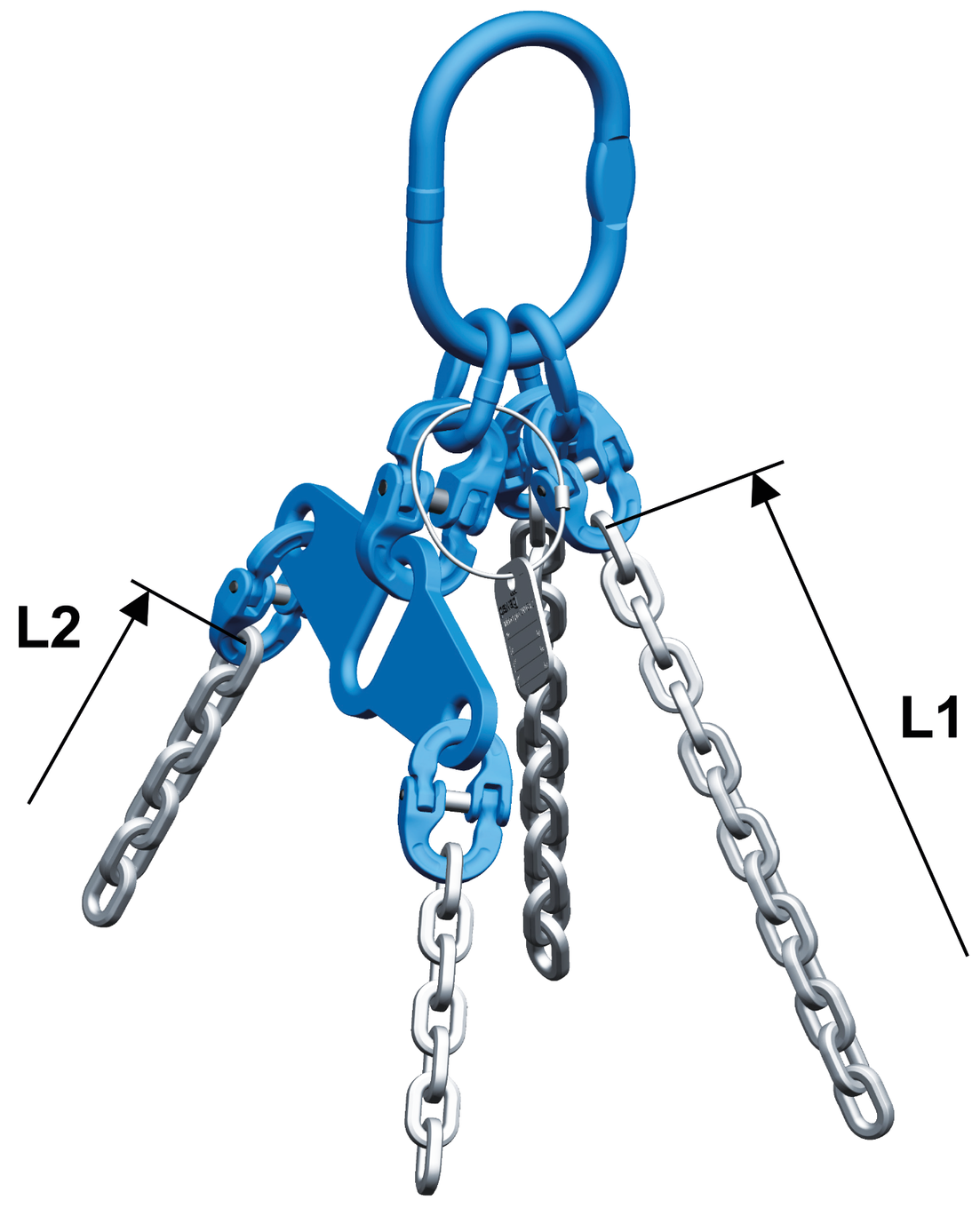

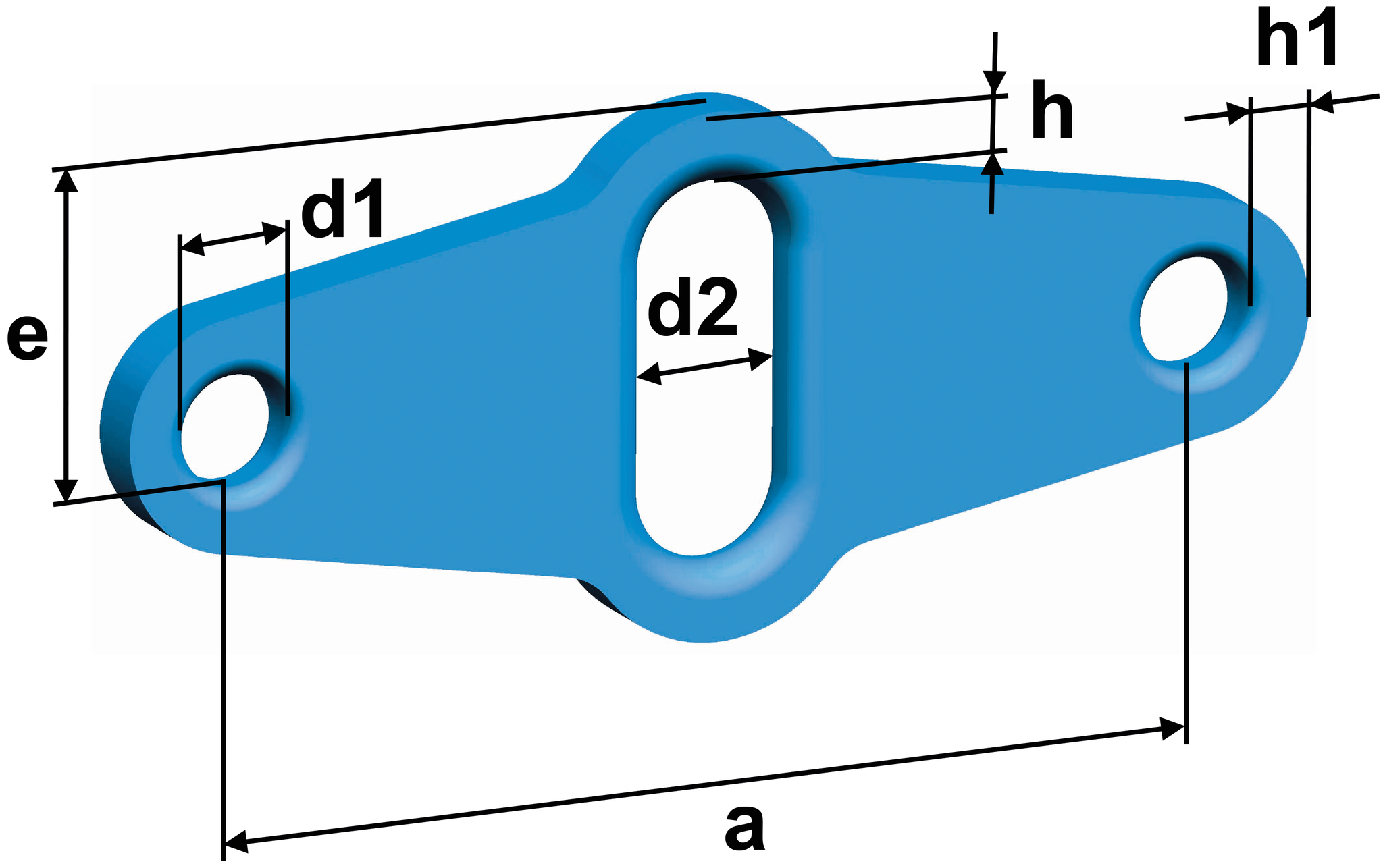

Artikula Nr. Kods Savienojuma gredzens* Starpība L1/L2 ķēdes posmi a (mm) d1 (mm) d2
mm
e (mm) h (mm) h1 (mm) s (mm) Svars
kg
CAD
11.07PEW3297 AGWP 10 CWP 13 4 180 25 32 32 23 15 15 1,56
11.07PEW2914 AGWP 7/8 CWP 10 6 --> 7 mm, 5 --> 8 mm 210 22 25 51 15,5 14 15 1,75
* Izmantot šo savienojuma gredzenu, lai savienotu balansieri ar gredzenu
