Vispārīgi: Vismaz 25% lielāka darba slodze nekā 8.klases komponentēm.

  • Materiāls: Rūdīts tērauds.
  • Marķējums: Atbilstoši standartam, CE marķējums, partijas numurs.
  • Pārklājums: Krāsots, zils.
  • Standarts: EN 1677-4
  • Drošības koeficients: 4:1.
  • Klase: 10
Lai saņemtu piedāvājumu, tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot piedāvājuma pieprasījumam

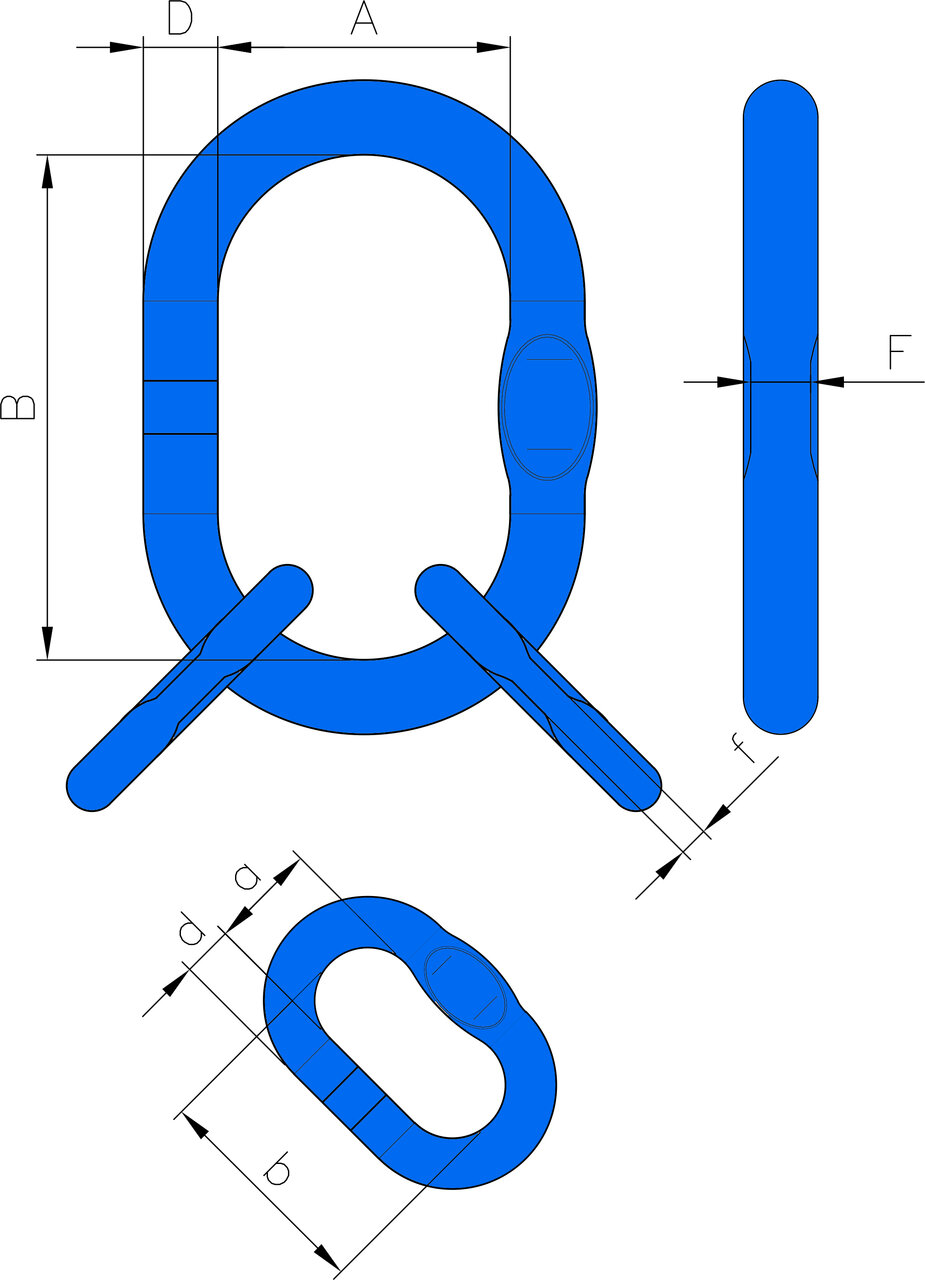

Artikula Nr. Kods Pārbaudes slodze (kN) 10. klases ķēdei Ø (mm), 3-4 zaru stropei Celtspēja (WLL) tonnās, β 0-45° DIN 15401 Nr. D (mm) A (mm) B (mm) d (mm) a (mm) b (mm) Svars CAD
11.02X-006W-19 CD-19 + 2 DD+13 103 6 4,2 6 19 160 95 13 54 25 1,5
11.02X-006W-22 CD-22 + 2 DD+16 201 7, 8 8,2 10 22 170 105 16 70 34 2,3
11.02X-006W-28 CD-28 + 2 DD+19 262 10 10,7 10 28 190 110 19 85 40 4,1
11.02X-006W-32 CD-32 + 2 DD+22 385 13 15,7 12 32 230 130 22 115 50 6,6
11.02X-006W-36 CD-36 + 2 DD+28 544 16 22,2 20 36 275 150 28 140 65 10,9
11.02X-006W-60 CD-60 + 2 DD+32 835 20 34,1 50 60 350 250 32 150 70 32,1
11.02X-006W-601 CD-60 + 2 DD+36 980 22 40 50 60 350 250 36 170 75 34,6
