Powertex
  • Cr6+ Free

POWERTEX PPT-S2 ir augstas kvalitātes izturīga vagonete, kas ir speciāli izstrādāta lietošanai izklaides industrijā. Pateicoties melnam matētām sastāvdaļām vagonetes var izmantot šovbiznesa vajadzībām, teātros. izstāžu centros, televīzijas stūdijās, uz skatuves un citur.
Vagoneti ir viegli uzstādīt uz horizontālām sijām un sliedēm un var viegli regulēt. Riteņi ar lodīšu gultņiem.

Pārbaudes slodze: WLL x 1,5

  • Marķējums: Atbilstoši standartam, CE marķējums, WLL, sijas platums, individuālais sērijas numurs
  • Darba temperatūra : -10°C līdz +50°C
  • Pārklājums: Visas sastāvdaļas ir pārklātās ar melnu matētu krāsu
  • Standarts: EN 13157
  • Piezīme: POWERTEX "Blackline" sērijas produkti ir speciāli radīti skatuves un šovbiznesa vajadzībām.
  • Drošības koeficients: 4:1
Tabulā atlasiet rindu, pēc tam noklikšķiniet uz pogas Pievienot grozam
Artikula Nr. Celtspēja (WLL)
tonnās
Beam width
mm
Modelis Minimum radius
mm

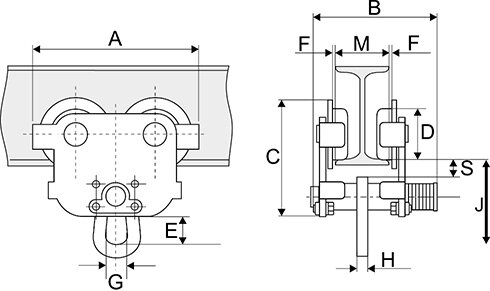

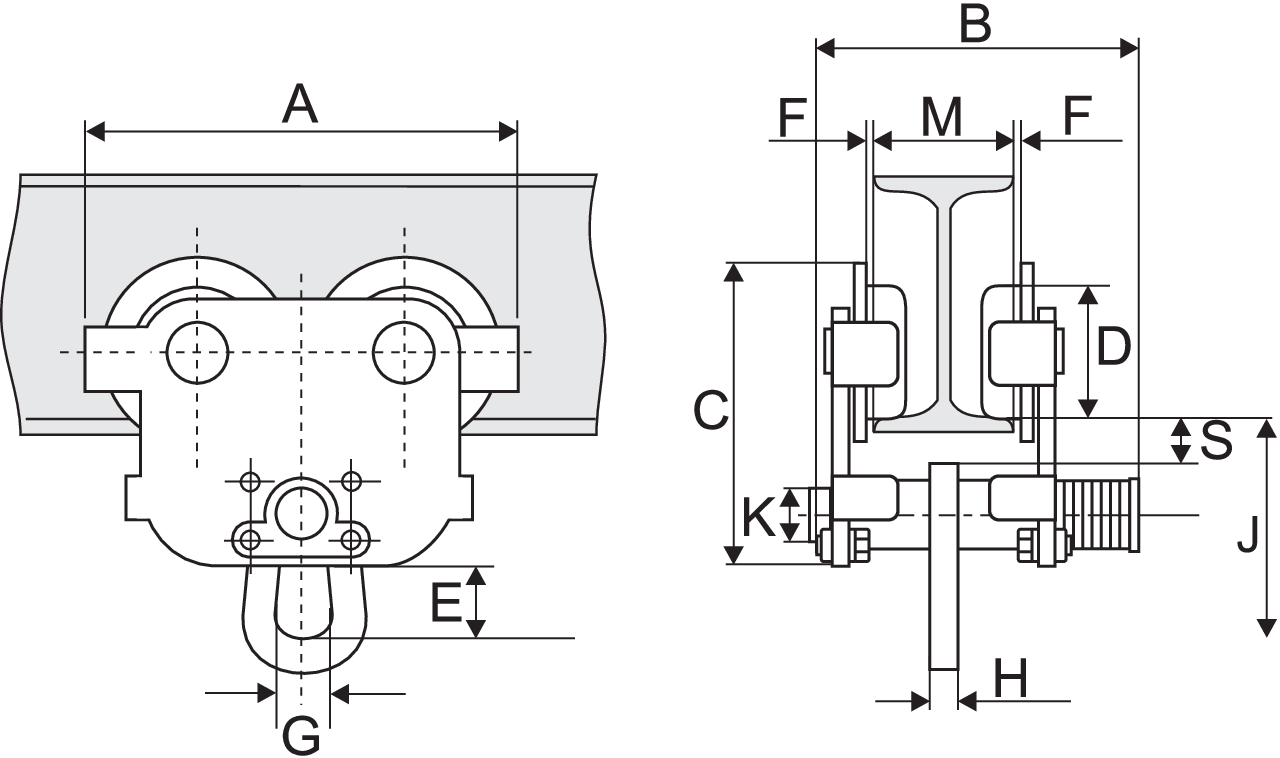

A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) S Svars
kg
CAD
16.05PPTS20025 0,25 50-152 PPT-S2 800 188 208 137 50 29 1 – 1,5 28 6 104 20 27 4,6
16.05PPTS2005 0,5 50-135 PPT-S2 800 205 198 150 55 30 1,5 – 2 28 8 111 28 27 6,8
16.05PPTS2005B 0,5 130-215 PPT-S2 800 242 211 174 68 30 1,5 – 2 32 10 118 32 28 6,8
16.05PPTS2005C 0,5 215-300 PPT-S2 800 270 238 194 80 49 1,5 – 2 40 12 147 36 27 6,8
16.05PPTS2010 1 55-140 PPT-S2 1 000 325 246 234 100 60 2-3 49 14 177 44 29 11,2
16.05PPTS2010B 1 140-215 PPT-S2 1 000 370 280 234 110 79 2-3 59 16 219 55 29 11,2
16.05PPTS2010C 1 215-300 PPT-S2 1 000 205 278 267 55 30 1,5 – 2 28 8 111 28 27 11,2
16.05PPTS2020 2 65-155 PPT-S2 1 100 205 363 150 55 30 1,5 – 2 28 8 111 28 27 16,9
16.05PPTS2020B 2 150-230 PPT-S2 1 100 242 286 150 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2020C 2 230-300 PPT-S2 1 100 242 371 174 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2030 3 90-160 PPT-S2 1 300 270 313 174 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030B 3 160-230 PPT-S2 1 300 270 383 194 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030C 3 230-300 PPT-S2 1 300 325 316 194 100 60 2 – 3 49 14 177 44 29 28,6
16.05PPTS2050 5 90-180 PPT-S2 1 500 325 386 234 100 60 2 – 3 49 14 177 44 29 44,8
16.05PPTS2050B 5 180-230 PPT-S2 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8
16.05PPTS2050C 5 230-300 PPT-S2 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8

Lejuplādēt CAD rasējumu

Faila formāts

Saņemt rasējumu
Lejupielādēt

Lietošanas pamācība
